Для интеграции нужен блок С-2000-ПП.

Подключение С-2000-ПП

Для штатной работы в системе Линию Орион (А/В) нужно подключить к приборам Сигнал-10, Сигнал-20, КДЛ, С-2000-4, С-2000-М и т.д., а линию Modbus (A/В) нужно подключить к компьютеру через преобразователь интерфейсов или напрямую к разъему RS-485.

Для конфигурирования прибора через компьютер (с программатором):

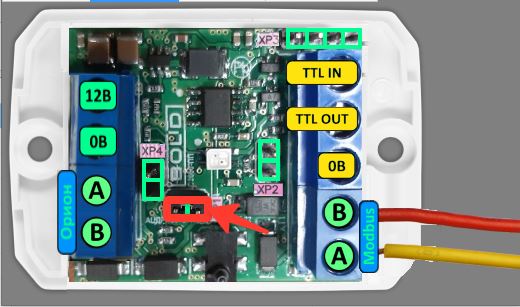

Линию Орион (А/В) нужно подключить к приборам Сигнал-10, Сигнал-20, КДЛ, С-2000-4, т.д, и собственно к самому программатору С-2000-М. При этом прибор нужно перевести в режим slave.Для этого необходимо снять пинчик с разъема XP3 (на плате шелкография именно такая). (На рисунке показана схема прибора v. 3.0 и да на рисунке показан не XP3 а XP1, но по ФАКТУ это он и есть, схема взята из официальной программы конфигуратора Bolid)

Чтобы заработало нужно заново подать питание на прибор.

Назначение адреса для линии Орион на С-2000-ПП

Далее необходимо назначить адрес для С-2000-ПП. По умолчанию его адрес 127 в линии Орион. Его адрес должен быть отличен от адресов других устройств.

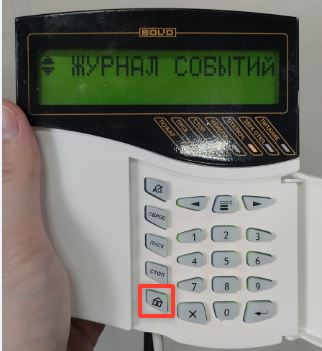

Для этого на программаторе нажимаем "домик".

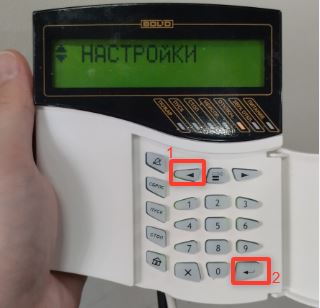

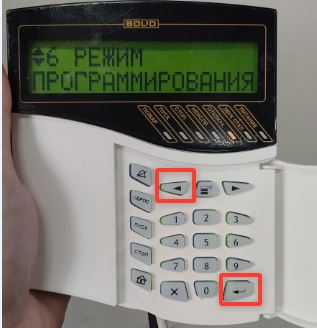

Затем один раз нажимаем "влево" на программаторе и переходим в "Настройки", нажимае "Ввод"

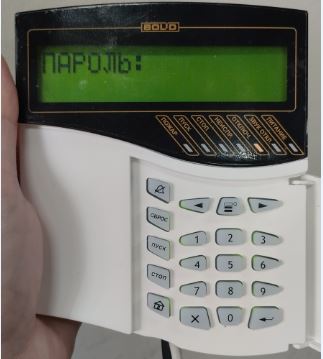

Вводим пароль (с завода это 123456), нажимаем "Ввод"

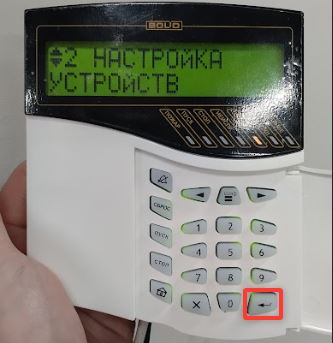

После этого нажимает один раз "вправо" и "ввод" и переходим в раздел "Настройка устройств"

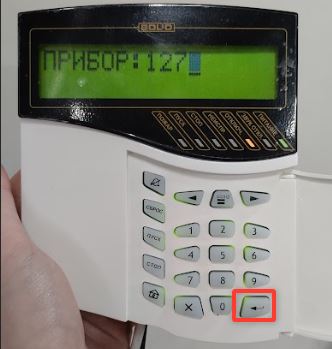

Далее необходимо ввести адрес устройства которое хотим настроить. Т.к. программатор у нас новый, мы вводим "127" и нажимаем "Ввод"

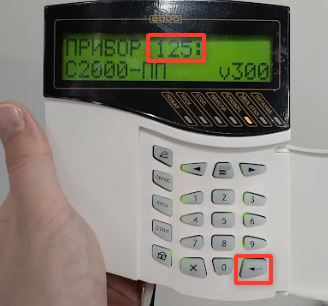

После этого на экране покажется наш прибор. На скриншоте у нас 125 прибор т.к. на нашем приборе адрес 125. И вводили мы тоже 125 адрес. Но вы вводите 127.

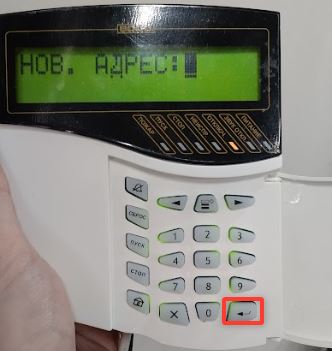

Нажимаем клавишу "Ввод" и вводим новый адрес прибора, отличный от других адресов на линии. После этого еще раз нажимаем клавишу "Ввод".

После этого еще раз нажимаем "влево" и нажимаем "Ввод"

После этого переходим на компьютер.

На компьютере нужно поставить программу UPROG скачать

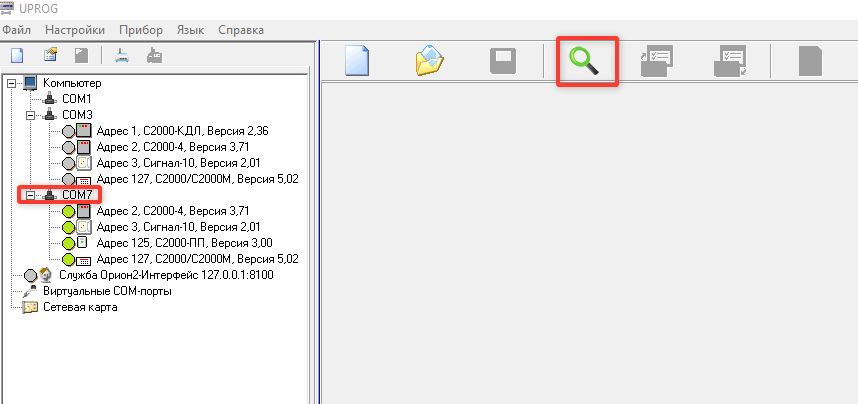

Выбрать нужный COM порт (куда подключен преобразователь интерфейсов) и нажать на лупу.

Программа просканирует устройства на линии. После этого необходимо выбрать С-2000-ПП и нажать на кнопку "Чтение конфигурации с прибора"

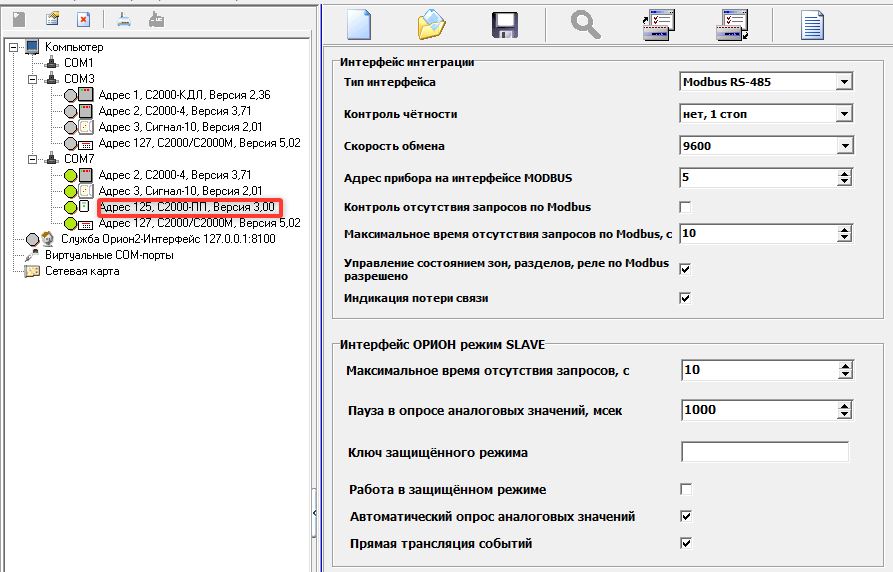

Далее необходимо выставить следующие настройки

Адрес прибора на интерфейсе Modbus вы можете задать отличный от 5, но вы должны учитывать это при настройке драйвера в проекте . Все остальное рекомендуется оставить так как показано на скрине.

Для конфигурирования прибора через компьютер (без программатора)

Линию Орион (А/В) нужно подключить к компьютеру через преобразователь интерфейсов. При этом

Таблица режимов индикации С2000-ПП

Приоритет	Цвет	Режим работы индикатора	Управление	Состояние устройства
1	Зеленый	Вкл 500 мс. Выкл 500 мс.	Джампер XP1 не установлен	Режим «Орион-Slave», нет опроса от мастера.
1	Зеленый	Включен постоянно	Джампер XP1 не установлен	Режим «Орион-Slave», есть опрос от мастера.
1	Зеленый	Вкл 50 мс. Выкл 50 мс.	Джампер XP1 установлен	Режим «Орион-Master»
2	Красный	Вкл 500 мс. Выкл 500 мс.	В конфигурации установлен флажок "Индикация потери связи"	Нет связи по интерфейсу интеграции
3	Красный	Вкл 50 мс. Выкл 50 мс.	Нет	Ошибка внешнего ППЗУ (EEPROM)
4	Зеленый/Красный	Вкл 500 мс. Выкл 500 мс.	По команде протокола ОРИОН "включить режим загрузчика"	Загрузка новой "прошивки"

Приоритет режима индикации определяется по величине в графе «Приоритет». Чем больше величина, тем выше приоритет. Если например имеет место "Ошибка внешнего ППЗУ" (приоритет=3), то будет мигать красным 50/50 мс, а состояние, например, "Режим Орион-Slave, нет опроса от мастера" индицироваться не будет.

1.1.4.2.2 Режим «Орион-Slave».

Этот режим предназначен для:

1) конфигурирования «С2000-ПП» с помощью программ «UProg» и «RS485Settings»;

2) обновления (изменения) программы микроконтроллера «С2000-ПП» с помощью программы «UProg»;

3) работы в качестве «шлюза» между системой «Орион» и Modbus системой.

Принципиальное отличие этого режима -- опросчиком приборов системы «Орион» должен быть персональный компьютер или другое устройство, работающее под управлением АРМ «Орион» или «Орион Про», либо один из сетевых контроллеров производства ЗАО НВП «Болид», например: пульт контроля и управления охранно-пожарный «С2000М», центральный пульт индикации и управления Орион («ЦПИУ Орион») или прибор приёмно-контрольный и управления пожарный «Сириус». В опросчике должна быть настроена трансляция событий прибору «С2000-ПП».(попросите электромонтера ОПС выполнить эту настройку)

С2000-ПП в режиме Мастер

В режиме мастера мы можем считывать и управлять состоянием извещателей и приборов.

Серверный проект

Настройки драйвера

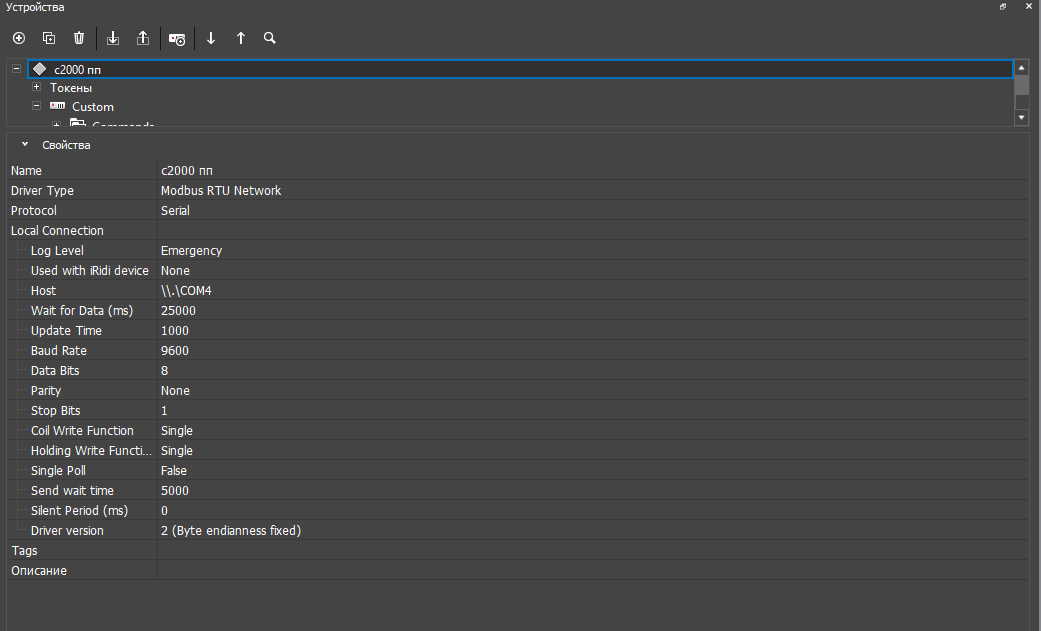

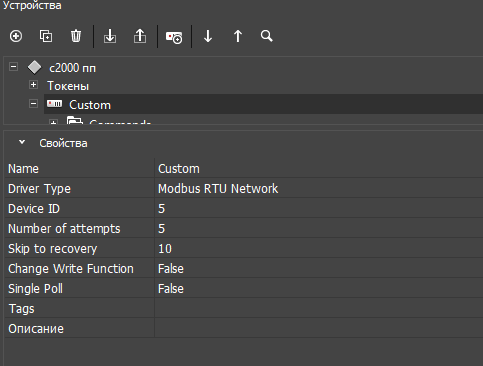

Настройте подключение драйвера к С2000-ПП.

Документация

Device ID - Modbus адрес устройства С2000-ПП (Настраивается в программе UPROG)

В проекте уже настроены фидбэки для получения данных с нескольких зон.

Настройте фидбэки для всех зон. Формулы для расчета адреса:

(INPUT) Modbus адрес для чтения адреса прибора = ((№ зоны-1)*4)
(INPUT) Modbus адрес для чтения номера зоны (Номер ШС) = ((№ зоны-1)*4)+1
(INPUT) Modbus адрес для чтения номера раздела Modbus = ((№ зоны-1)*4)+2
(INPUT) Modbus адрес для чтения типа зоны = ((№ зоны-1)*4)+3
(HOLDING) Modbus адрес для чтения состояние раздела = 44096 + (№ раздела -1)
(HOLDING) Команда установки состояния раздела = 44096 + (№ раздела -1)
(HOLDING) Modbus адрес для чтения состояние зоны= 40000 + (№ зоны-1)
(HOLDING) Команда установки состояния состояние зоны= 40000 + (№ зоны-1)

«С2000-ПП» поддерживает приоритетность состояния зон и разделов. В ответах на запросы состояния первыми передаются наиболее приоритетные состояния зон и разделов.

Состояние зоны/раздела :

109 -- снятие;
24 -- взятие;
142 -- отключение автоматики;
148 -- включение автоматики;
143 -- сброс пуска АСПТ;
146 -- пуск АСПТ;
112 -- выключение контроля ШС;
111 -- включение контроля ШС

Пример: Чтобы взять зону 5, нужно записать в регистр № 40004 значение 24.

Настройка Скада тегов

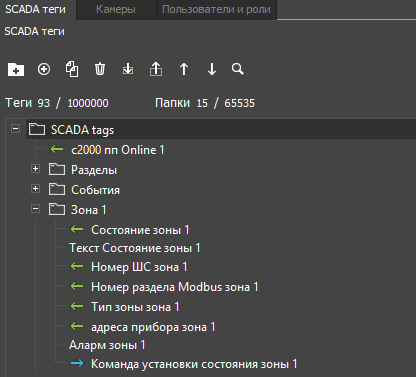

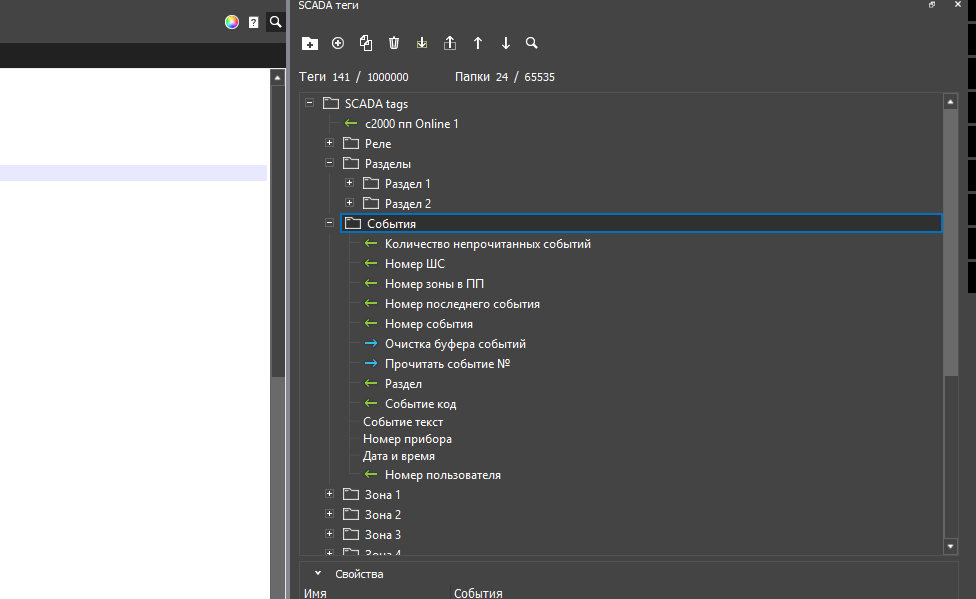

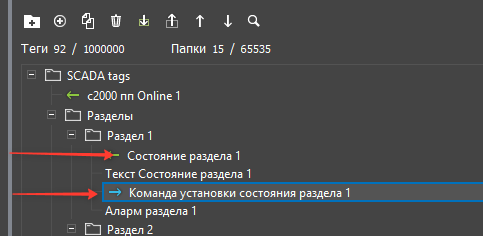

В проекте уже созданы все теги для зон и двух разделов. Цифра в конце имени тега означает номер зоны/раздела.

ВАЖНО! Не объединяйте в 1 СкадаТег фидбэк состояния и команду установки состояния раздела / зоны. В противном случае будет некорректно работать скрипт, записывающий текст состояния в тег.

Для управления зоной нужно в соответствующий тег Команда установки состояния передать значение состояния. Например, если мы хотим снять зону с охраны, нужно в тег записать значение 109. Папка События содержит теги для отображения журнала событий системы Орион. В регистре отображается самое старое событие из всех, поэтому если необходимо прочитать самое новое - придется по порядку прочитать все события.

Алармы

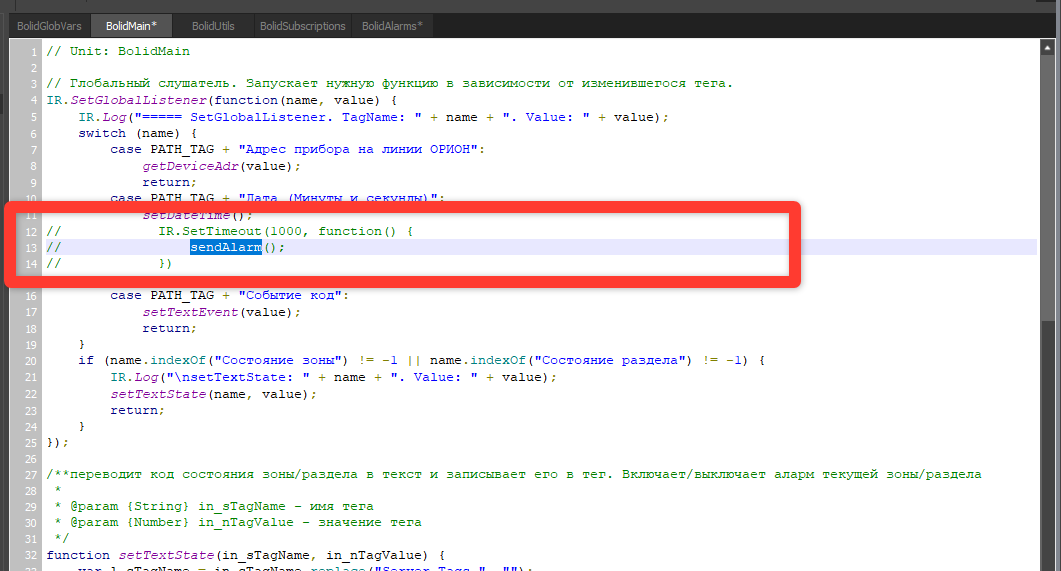

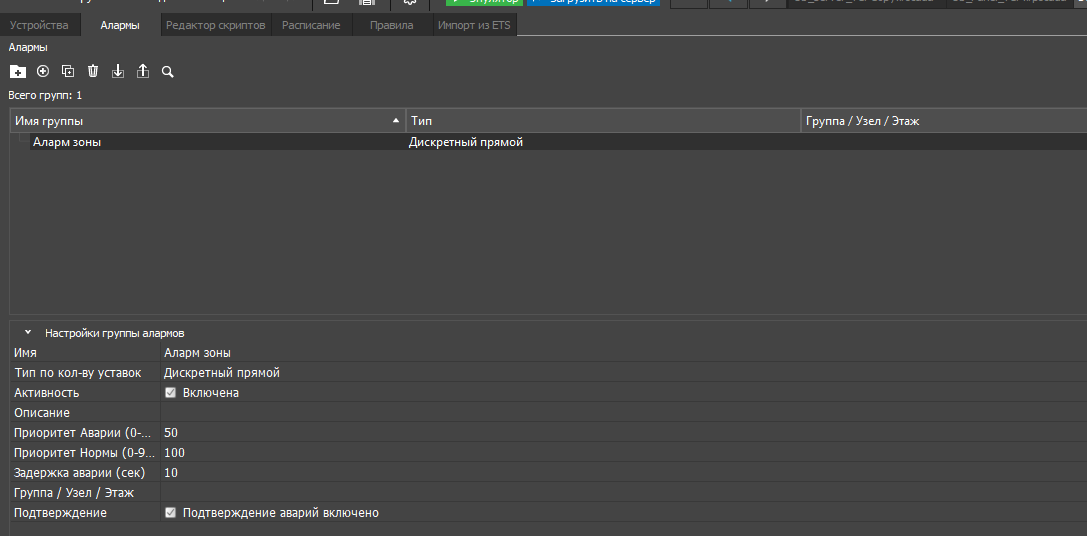

В проекте все алармы формируются скриптом. Коды аварийных состояний находятся в скрипте BolidGlobVars в массиве ALARM_STATES. Если код состояния зоны или раздела находится в этом массиве - тег Аларм зоны/раздела принимает значение true. У всех этих тегов есть привязка к группе алармов Аларм зоны.

В скриптах закомментирована логика формирования кастомных алармов. Она формирует алармы при возникновении новых аварийных событий в журнале Орион, при этом сразу же помечая это событие прочитанным.

Скрипты

BolidGlobVars - главный конфигурационный файл.

BolidUtils - вспомогательные функции.

BolidSubscriptions - Управление подписками на изменения тегов.

BolidAlarms - функции формирования и отправки алармов.

BolidMain - Основной модуль обработки событий системы

Панельный проект

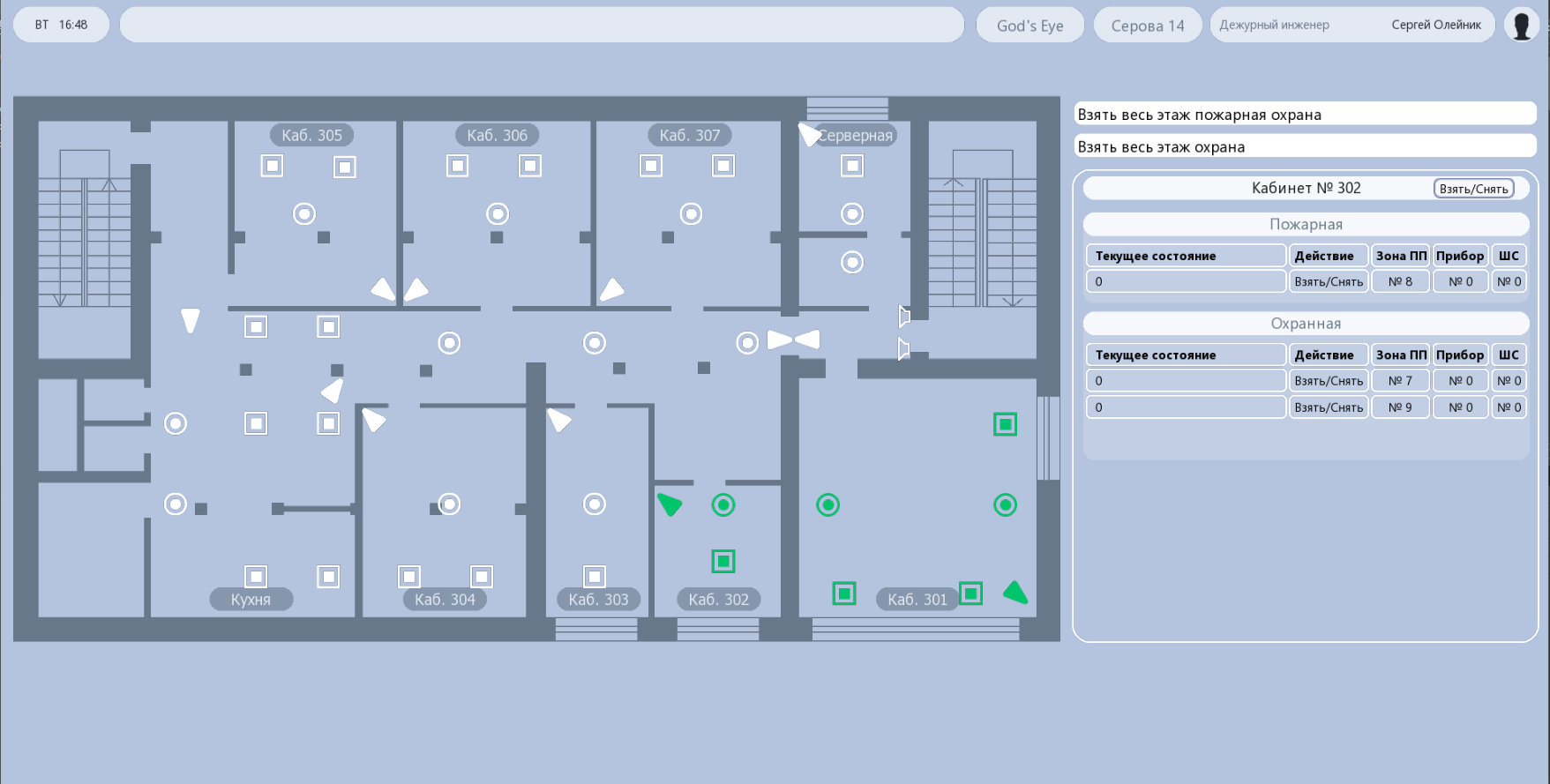

В панельном проекте подразумевается что у нас датчики адресные, поэтому каждая зона - это отдельный датчик.

В раздел 1 объединены все датчики, находящиеся в кабинете 301, раздел 2-кабинет 302.

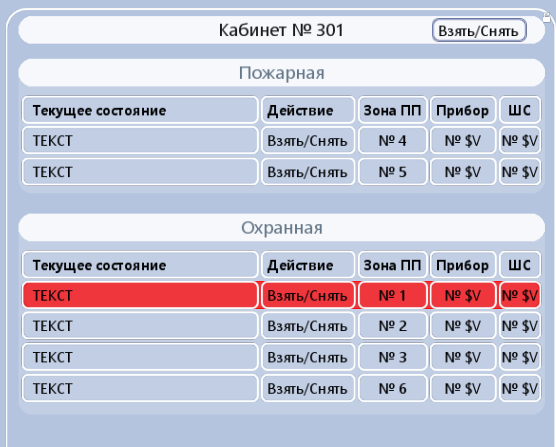

По нажатию в область кабинета справа отображается подробная информация о всех зонах текущего кабинета.

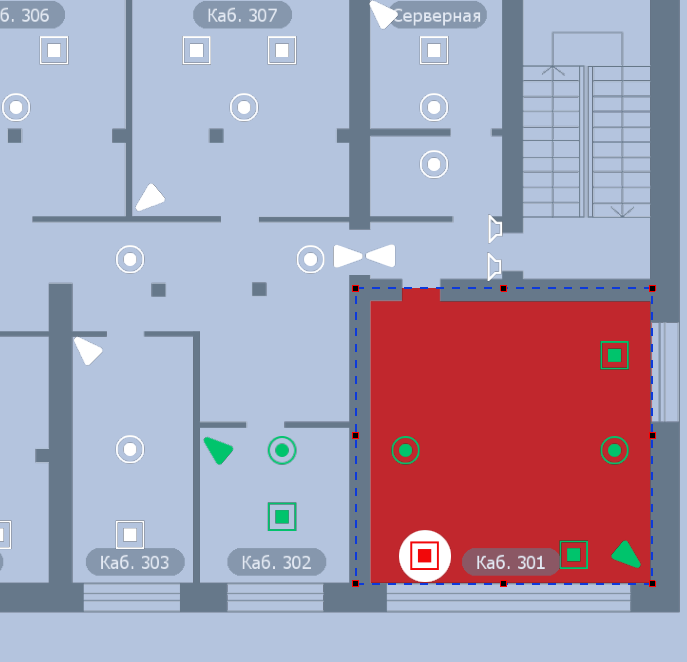

Если состояние какой-либо зоны станет аварийной, то датчик на схеме поменяет состояние, при это раздел также примет аварийное состояние и кабинет станет подсвечиваться красным.

В области подробной информации будет подсвечиваться красным соответствующая зона.
