Dashboards. WEB - Визуализация

Система дашбордов (веб-визуализация) в iRidi SCADA-BMS решает задачу быстрого старта при внедрении или отладке системы:

1. Ключевые преимущества:

Минимум времени на развёртывание --- базовые элементы (индикаторы, графики, кнопки управления) размещаются перетаскиванием без программирования панельной визуализации в нативном клиенте.
Доступ «из коробки» --- не требует разработки проекта визуализации, компиляции или установки клиентского ПО - достаточно браузера.
Оперативный мониторинг --- сразу после подключения контроллеров можно визуализировать ключевые параметры (температура, давление, статусы) для первичной проверки работоспособности системы.
Удалённый доступ --- дашборд доступен с любого устройства в сети, что упрощает наладку на объекте без привязки к рабочей станции оператора.
Итеративный подход --- сначала быстро запускаете базовый мониторинг через дашборд, затем параллельно разрабатываете полноценную панельную визуализацию для ПК-клиента.

2. Системные требования:

WEB браузер Google Chrome или Яндекс браузер. Совместимость и стабильная работа в других браузерах не гарантируется.

3. WEB интерфейс SCADA-BMS Server:

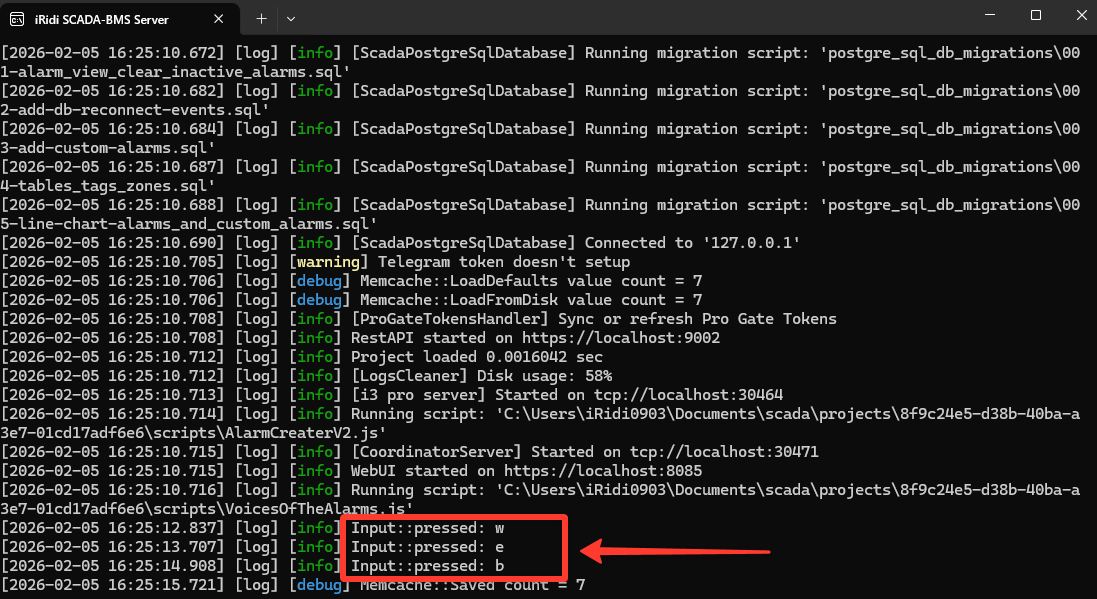

Откройте окно приложения SCADA-BMS Server и введите последовательно символы W E B. Либо обратись по IP адресу в адресной строке ВЕБ браузера, с указание порта 8085. Например: 172.0.0.54:8085

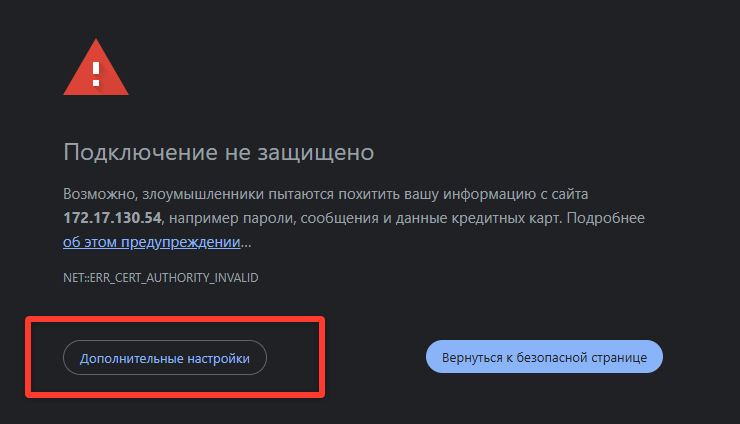

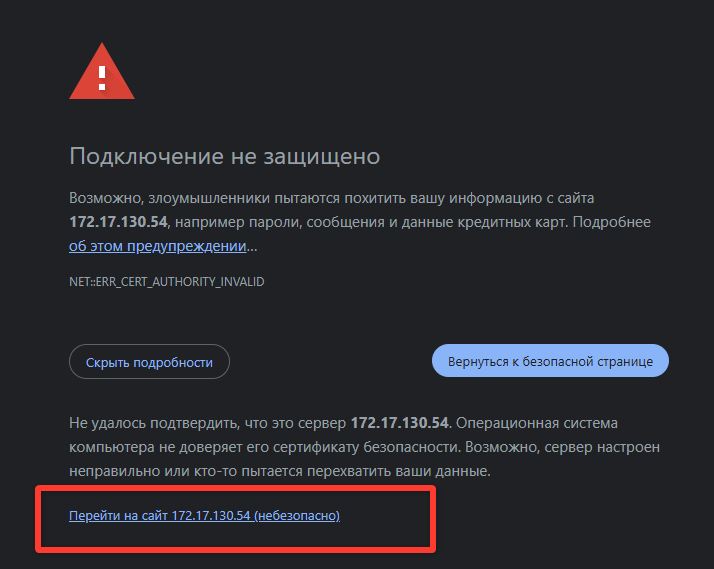

В открывшемся окне ВЕБ браузера выберите «Дополнительные настройки» и нажмите «Перейти на сайт...»

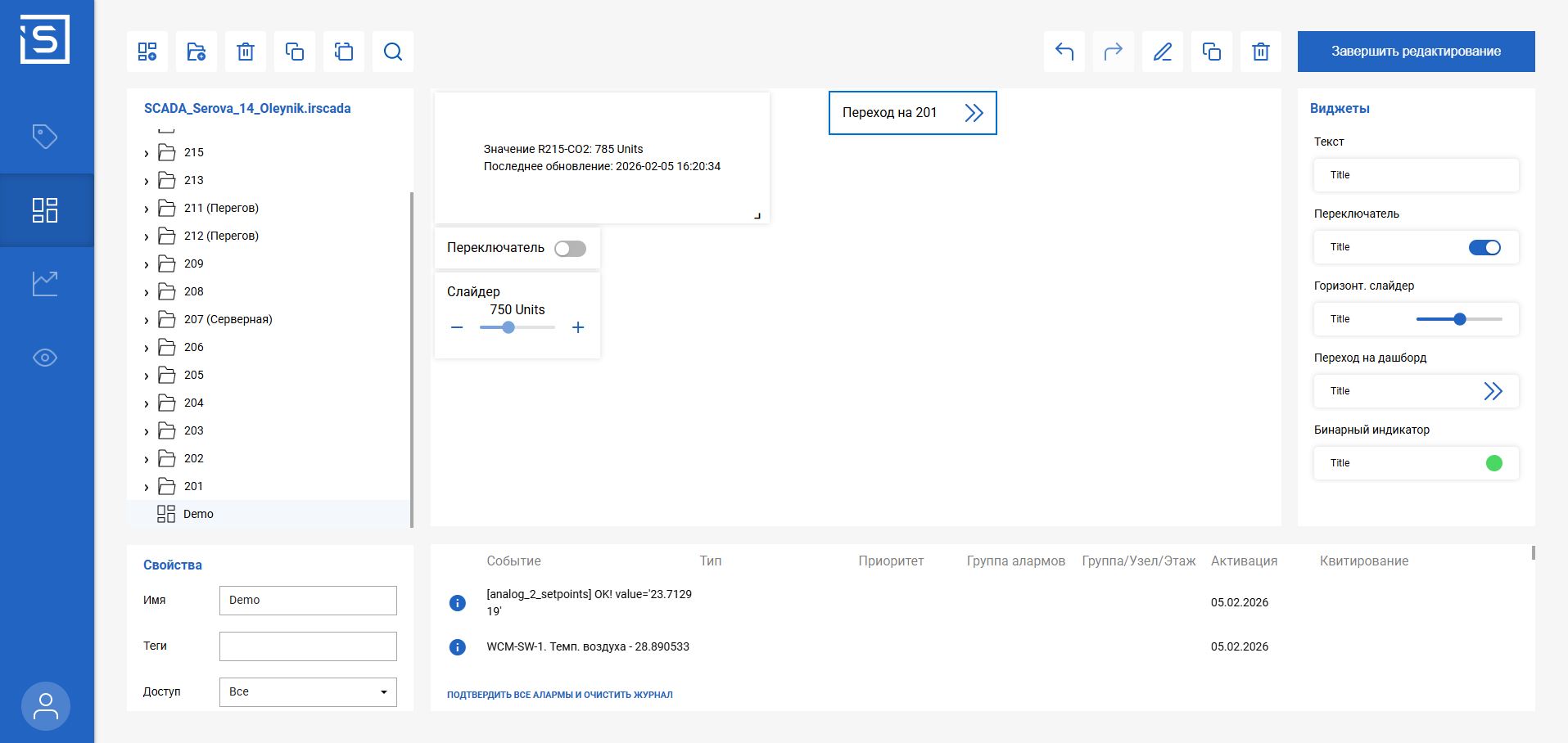

4. Работа с Дашбордами

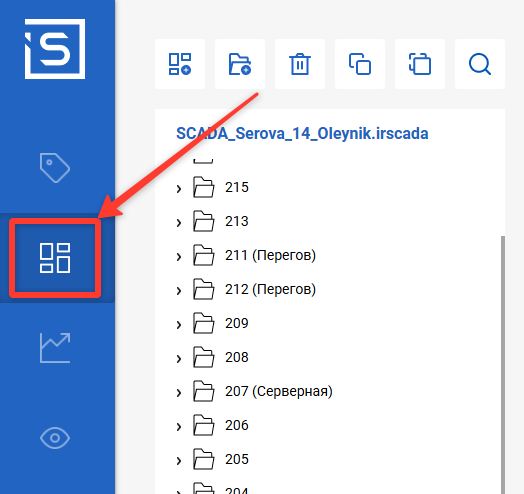

В ВЕБ интерфейсе сервера перейдите на вкладку Дашборды

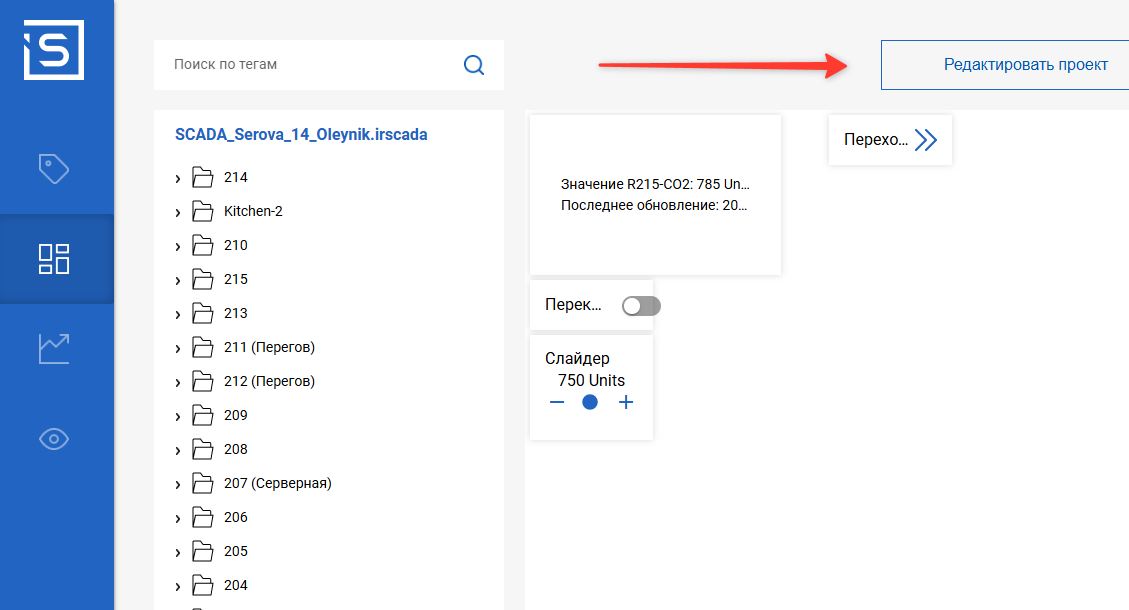

Для создания нового Дашборда, нажмите кнопку «Редактировать проект» в правом верхнем углу интерфейса.

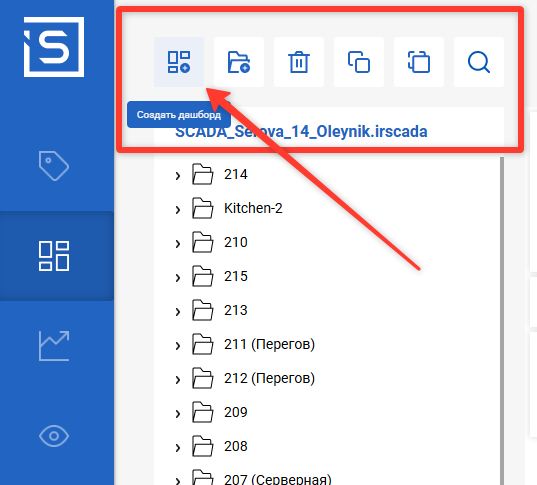

В меню редактирования дашбордов выберите необходимое действие: Создать дашборд, Создать папку, Удалить, Копировать, Вставить или Поиск по тегам.

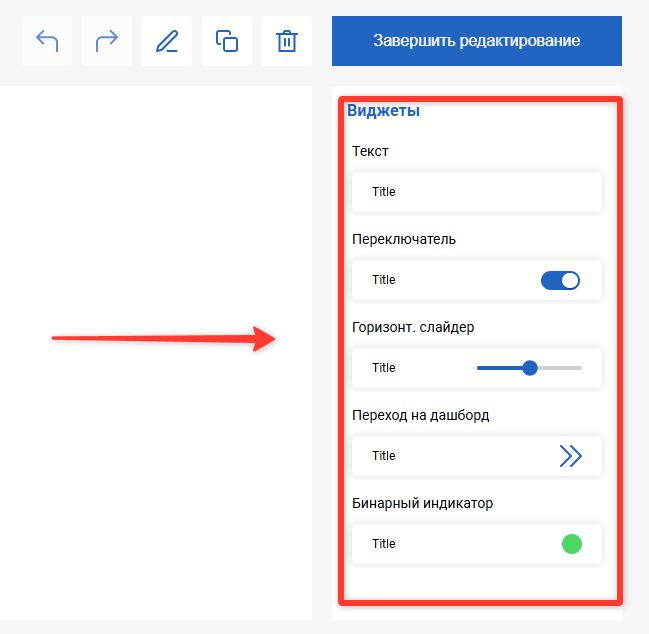

После создания дашборда, разместите на нём необходимые элементы управления и/или мониторинга (виджеты).

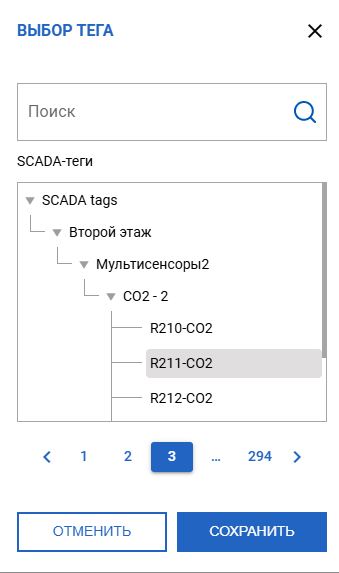

После добавления необходимых виджетов свяжите их с тегами.

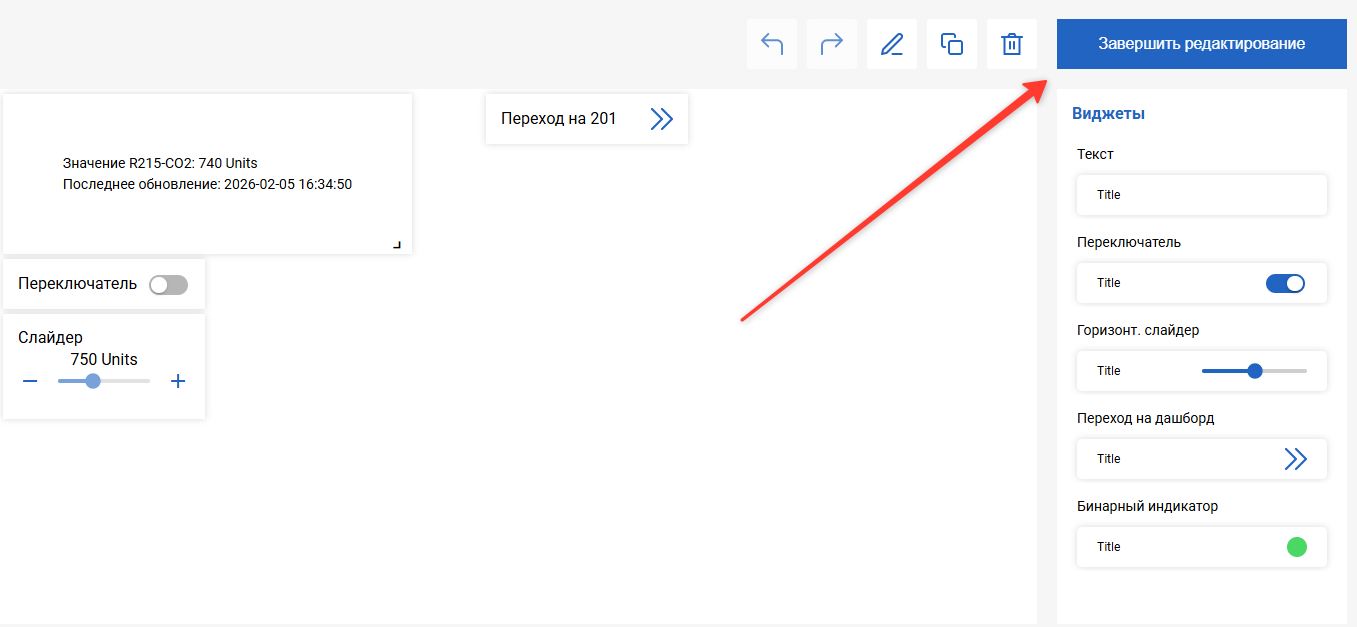

После внесения всех необходимых изменений нажмите кнопку «Завершить редактирование»
Примечание: В демонстрационном режиме (TRIAL MODE) дашборды НЕ сохраняются.
