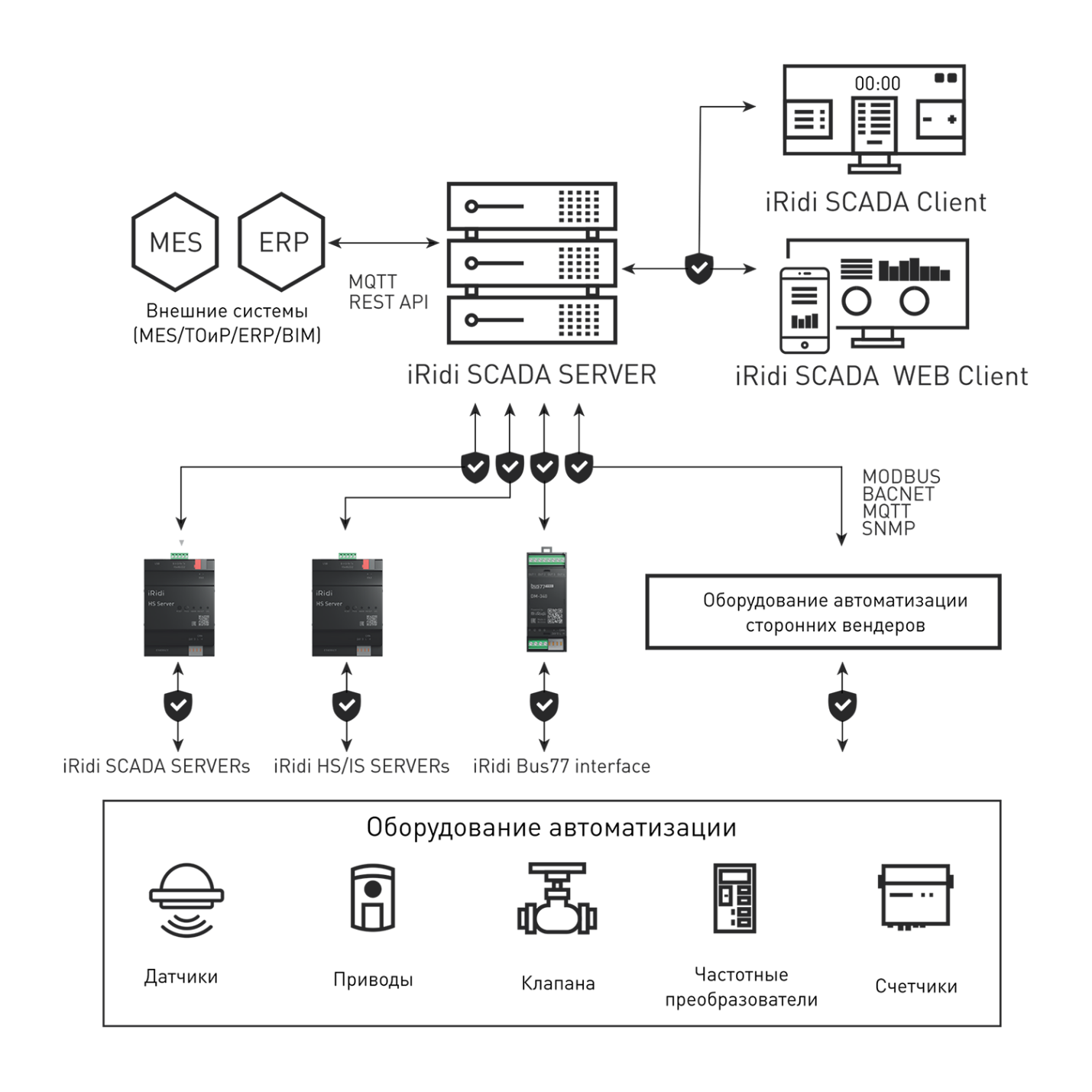

1. Структурная схема
1.1 IRIDI SCADA SERVER
SCADA-сервер осуществляет взаимодействие с различными слоями системы автоматизации — внешними системами, контроллерами среднего уровня, низовым оборудованием.
1.2 IRIDI SCADA LOCAL
Применяется для простых объектов, где клиент и сервер iRidi SCADA работают на одном ПК
1.3 IRIDI SCADA BASE
Клиент-серверная система без резервирования сервера
1.4 IRIDI SCADA STANDART
Клиент-серверная система с функцией резервирования сервера

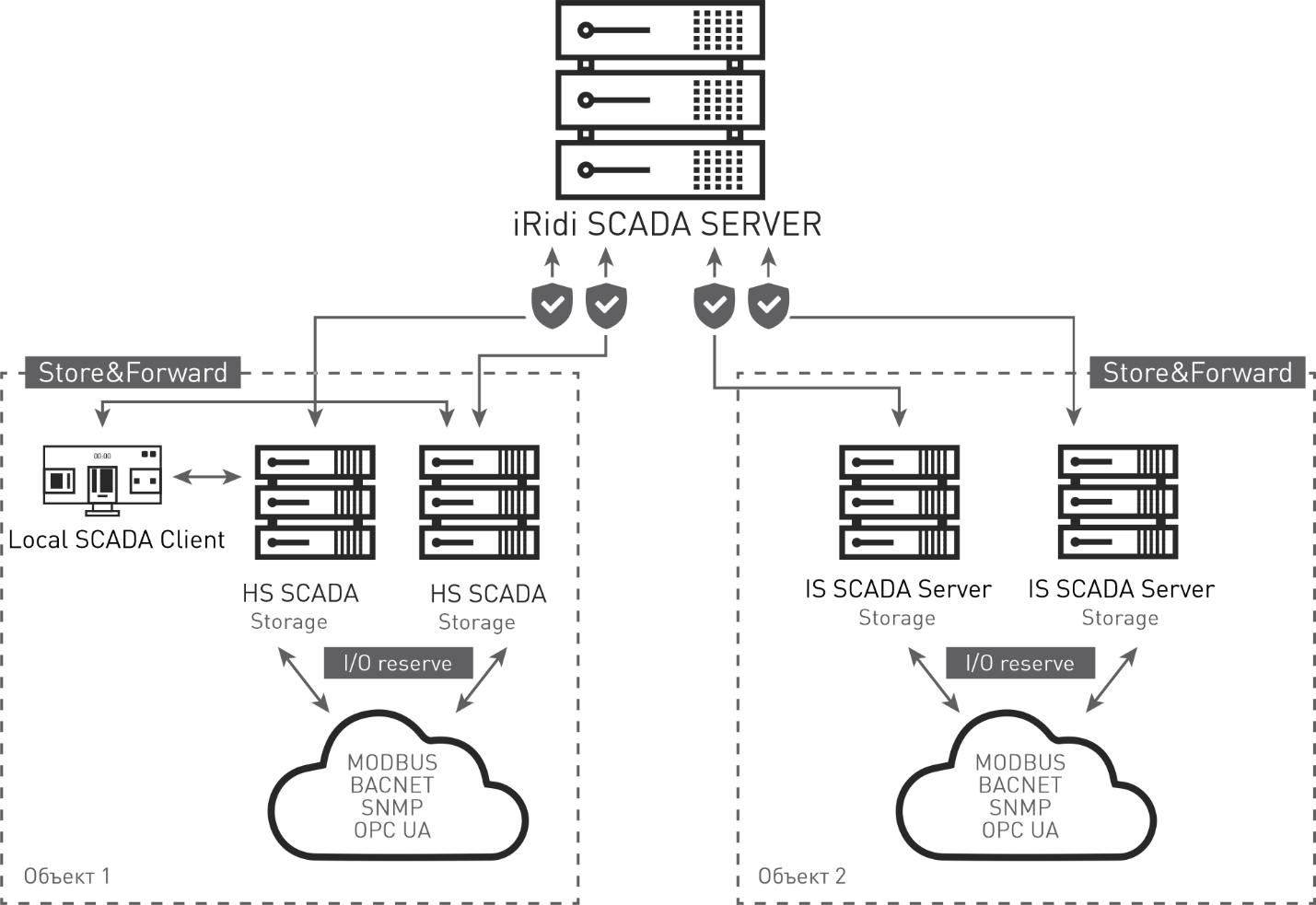

1.5 IRIDI SCADA ENTERPRISE
Распределенная, многоуровневая система для построения распределенной диспетчерской системы с функцией расширенного резервирования
2. IRIDI SCADA CLIENT
SCADA-клиент предназначен для организации автоматизированных рабочих мест для обслуживающего персонала (эксплуатационные службы, субподрядчики, инженеры обслуживания). Отображает в графическом виде состояние инженерных систем здания/объекта. Позволяет в интерактивном режиме взаимодействовать с системами здания — менять уставки, настройки расписаний, просматривать историю изменений.
2.1 Преимущества IRIDI SCADA CLIENT
Работает на различных ОС и аппаратных платформах
Ролевая модель доступа с усиленной парольной защитой
Шифрованный канал обновления и загрузки проектов
Контроль целостности проектов, исполняемых модулей
Отсутствие привязки к облакам
Совместимость с Kaspersky, УЦСБ, Positive Technologies
3. Взаимосвязь программных компонентов IRIDI SCADA-BMS
4. Компоненты IRIDI SCADA-BMS
4.1 IRIDI OPC DA CONNECTOR
Компонент позволяет заводить в систему данные с OPC DA серверов. Устанавливается на ПК с Windows и взаимодействует с локальными или удалёнными (сетевыми) OPC DA серверами
4.2 IRIDI SCADA DRIVERS PACK
Расширяет коммуникационные возможности младших версий SCADA-системы
4.3 IRIDI SCADA PROXY
Позволяет организовать подключение сетевых клиентов через интернет. Данные между клиентом и сервером шифруются по ГОСТ 34.12-2018 Кузнечик (256 бит)
4.4 Порты по умолчанию iRidi BMS-SCADA
В своей работе iRidi BMS-SCADA использует следующие порты по умолчанию:
| Порт | Назначение | Протокол |
|---|---|---|
| 8088 | Порт для входа в пользовательский и административный интерфейсы | HTTP и HTTPS |
| 30467 | Для обмена данными | Bus77 |
| 5432/5433 | Для доступа БД | SqLITE |
| 4840/62541/49320 | Для драйвера OPC UA | OPC UA |
| 502 | Для драйвера Modbus/TCP Server | Modbus/TCP |
| 3671 | Для драйвера KNX IP | KNX UDP |
| 47808 | Для драйвера BACnet | BACnet |
| 1883 | Для драйвера MQTT Server | MQTT |
| 8883 | Для драйвера MQTT Server | MQTTS |
5. СЕРВЕР КЛАСТЕРА
Сервер кластера (SCADA-сервер, EDGE-сервер, сервер пограничных вычислений) предназначен для обработки и анализа большого количества информации от устройств нижнего/полевого уровня (ПЛК, модули ввода-вывода, IoT/IIoT-устройства).
Основные отличия сервер кластера от обычных серверов — это неприхотливость к условиям эксплуатации, компактный размер устройства и возможность реализации различных вариантов монтажа: DIN-рейка, настенное крепление, установка на горизонтальную поверхность. При этом сохраняются все характеристики отказоустойчивости, производительности и энергоэффективности, а также безопасное подключение для удаленного управления.
Варианты серверов кластера
6. ИНТЕГРАЦИОННЫЕ СЕРВЕРЫ
Интеграционные сервера предназначены для подключение к экосистеме iRidi BMS различных контроллеров и систем с проприетарными протоколами с целью сбора данных и управления. Интеграционный контроллер поддерживает более 70 протоколов автоматизации, а также позволяет реализовать взаимодействие с устройством / системой через самостоятельно созданный драйвер на языке JS. Может быть использован как шлюз данных между интерфейсами/ протоколами с расширенной логической и математической обработкой данных, а так же обеспечивает отображение информации на локальных АРМах.

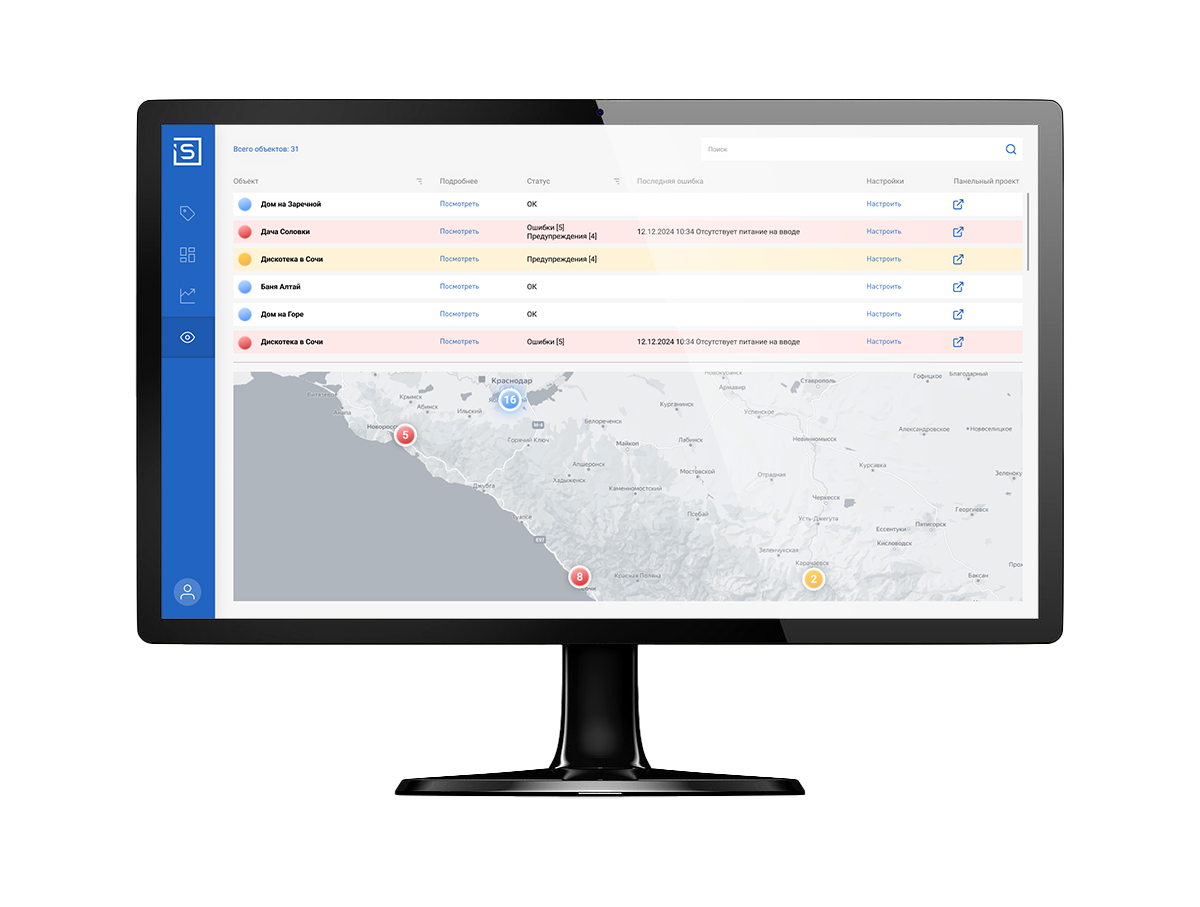

7. God’s Eye — SCADA-cервис для интеграторов
- Мощный и удобный инструмент заботы о клиентах интегратора на базе iRidi SCADA BMS
- Удаленный мониторинг режимов работы и «здоровья» оборудования на реализованных объектах
- Наглядная визуализация состояния объектов в табличной форме и на интерактивной карте
