ЛЭРС for BMS - Fast Start

Fast Start LERS for BMS

Компоненты необходимые для реализации кейса.

Оборудование

  • Сервер кластера BMS SCADA

  • HS Server

  • Блок питания 12V (например: MEAN WELL HDR-100-12)

  • Блок питания 24V (например: MEAN WELL HDR-100-24)

  • Преобразователь интерфейсов tDS-735i

  • Компьютер (процессор 1.6 ГГц и выше, ОЗУ не менее 4 Гб, от 120 Гб) [детальные требования]

  • Прибор учета ([список поддерживаемых приборов учета])

  • Провод UTP, пары 4, кат. 5e

  • Резисторы (если подключаете более одного счетчика)

  • Коммутатор 5 портов

Программное обеспечение

Лицензии

Документация

Подключение оборудования

Рассмотрим подключение оборудования на примере трехфазного счетчика Энергомера CE307.

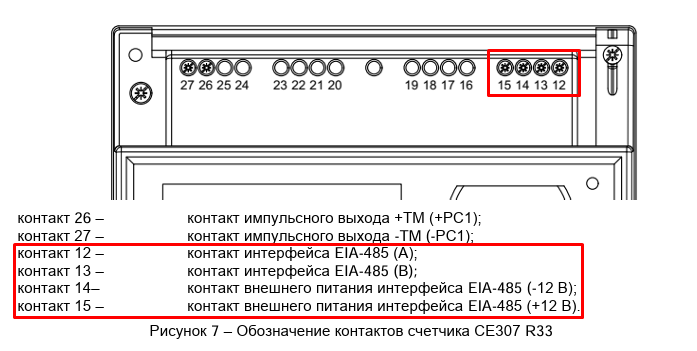

Открываем верхнюю крышку и подключаем кабель витую пару к клеммам счетчика согласно распиновке в паспорте (см.руководство пользователя Энергомера CE307)

На каждую клемму подключаем пару проводов.

Например пусть "синий" и "светло-синий" будет поключен к "А", "зеленый" и "светло-зеленый" к "B", "оранжевый" и "светло-оранжевый" к "+", а "коричневый" и "светло-коричневый" к "-". Другой конец провода "оранжевый" и "светло-оранжевый" на "+" блока питания, а "коричневый" и "светло-коричневый" на "-" блока питания. "Синий" и "светло-синий" на "-D1" порта com1 tDS-735i, а "зеленый" и "светло-зеленый" на "+D1" порта com1 tDS-735i.

Подключаем питание tDS-735i к блоку MEAN WELL HDR-100-12 соблюдая полярность.

Соединяем патчкордом разъем RJ-45 на tDS-735 с разъемом RJ-45 на коммутаторе.

Далее подключаем HS Server к блоку питания MEAN WELL HDR-100-24 и к коммутатору.

Точно так же подключаем iRidi SCADA BMS сервер кластера к блоку питания MEAN WELL HDR-100-24 и к коммутатору.

Подключаем компьютер, на котором будет установлена ЛЭРС при помощи патчкорда к коммутатору.

Установка программного обеспечения

Установка и настройка VxComm на ПК

Проходим по соответствующей ссылкам из раздела "Программное обеспечение" скачиваем и устанавливаем соответствующее ПО.

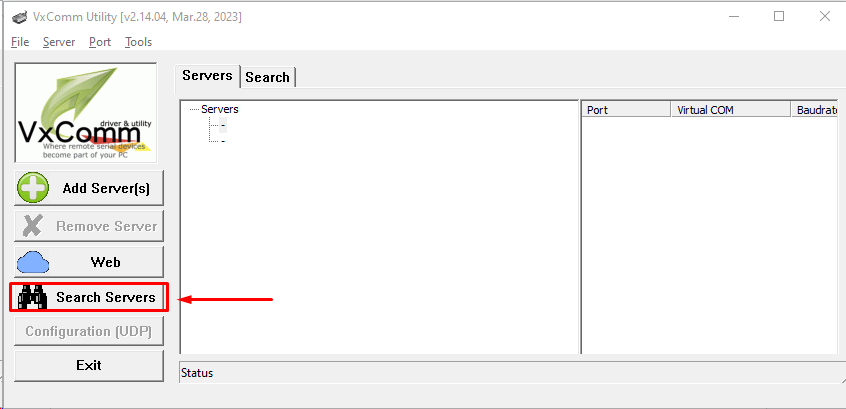

После установки запускаем VxComm и нажимаем кнопку Search Servers (tDS-735i должен находится в одной подсети с ПК).

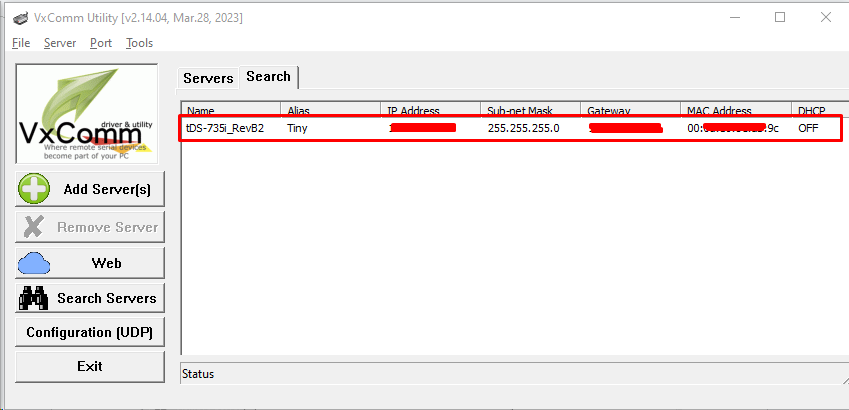

После этого во вкладке Search появится новое устройство, это значит что оно определилось.

Вы можете настроить любые параметры сети для этого устройства (см. раздел документация VxComm_Utility_User_Manual пункт 4.2 стр. 35.)

После этого нужно сконфигурировать виртуальные COM порты (пункт 4.3 стр. 41).

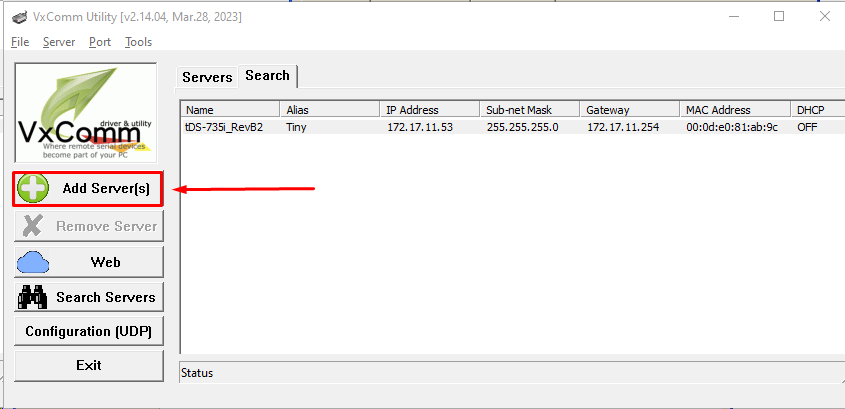

Выбираем найденное устройство и нажимаем кнопку "Add Server(s)"

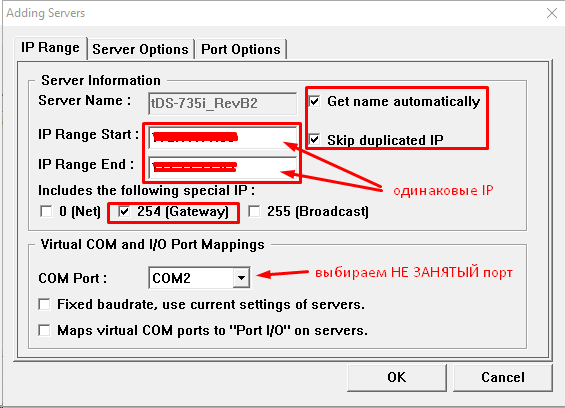

После этого делаем следующие настройки:

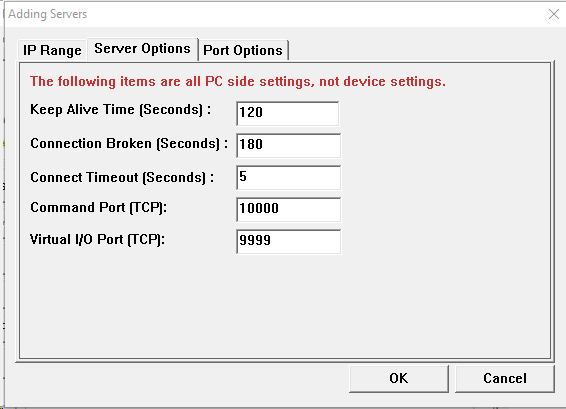

На следующей вкладке

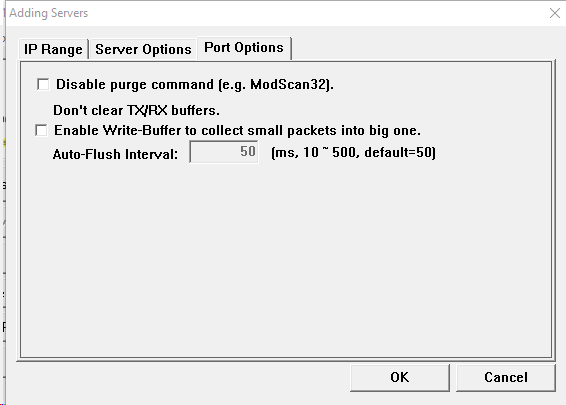

И на последней вкладке

Нажимаем "Ок"

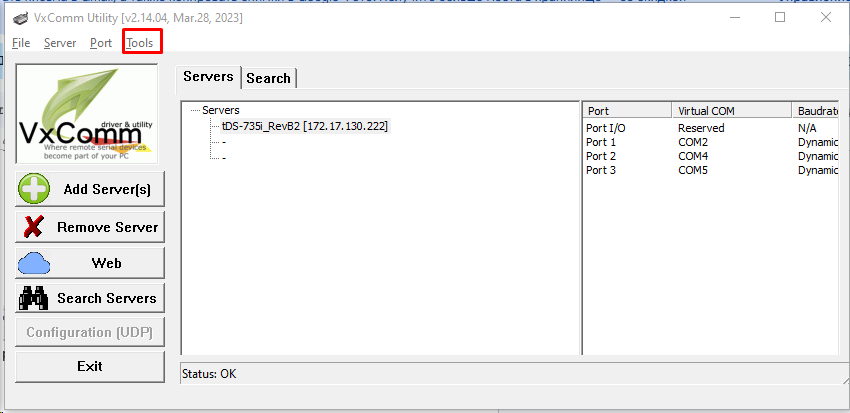

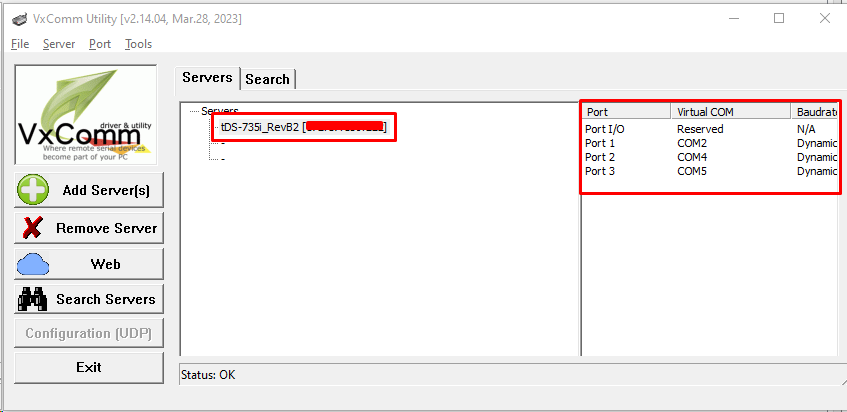

Если все сделали верно то появится сервер с тремя портами:

После этого нужно перезагрузить драйвер Tools->Restart Driver

После этого нужно проверить настройки порта

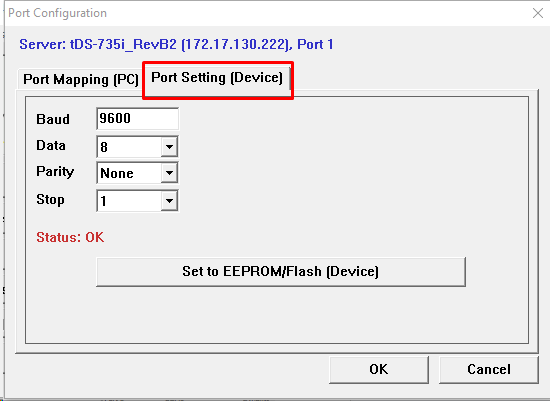

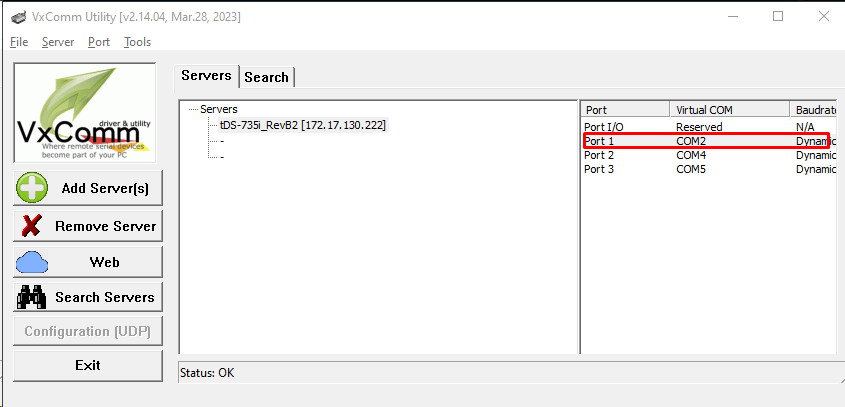

Кликаем на нужный порт и заходим на вторую вкладку Port Setting (Device)

Настройки должны совпадать с настройками порта RS-485

Установка ЛЭРС на ПК

На компьютер качаем дистрибутив ЛЭРС УЧЕТа (см. раздел "Необходимое программное обеспечение") и устанавливаем согласно [инструкции].

Далее необходимо [активировать] программу.

Для работы кейса постоянно должны быть активны три службы:

  • Служба опроса

  • Сервер

  • Служба обновления

Для подключения ЛЭРС нужно сделать:

Если вы подключаете больше одного счетчика на один порт (такое возможно), настраивайте расписание опроса таким образом, чтобы счетчики опрашивались с промежутком по времени (сделайте очередь). Иначе будут пропуски в отправке данных.

Не обязательно выполнять настройку ЛЭРС через АРМ оператора. Можно сделать это через [web-интерфейс].

Настройка проекта и скрипта

Для взаимодействия с системой ЛЭРС используется REST API. Для получения описания доступных интерфейсов перейдите по ссылке

http://адрес_сервера_лэрс_учёт:10011/api/swagger, где:

  • 10011 - PORT (возможно у Вас будет 10000. Зависит от Ваших настроек ЛЭРС)

Вся логика находится в серверном проекте i3pro. Главный скрипт называется Lers. Скрипты Array, Date, misc, String - вспомогательные. В них нельзя ничего менять, без них главный скрипт работать не будет.

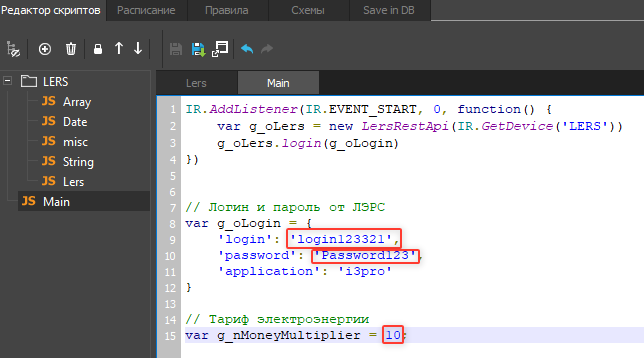

В скрипте Main в объект "g_oLogin" впишите Ваши логин и пароль от системы ЛЭРС. В переменную "g_nMoneyMultiplier" запишите тариф электроэнергии

Настройка серверного проекта i3pro и драйвера AV & Custom Systems (HTTP)

Для взаимодействия с системой ЛЭРС используются HTTP запросы. Для этого мы используем наш драйвер AV & Custom Systems (HTTP).

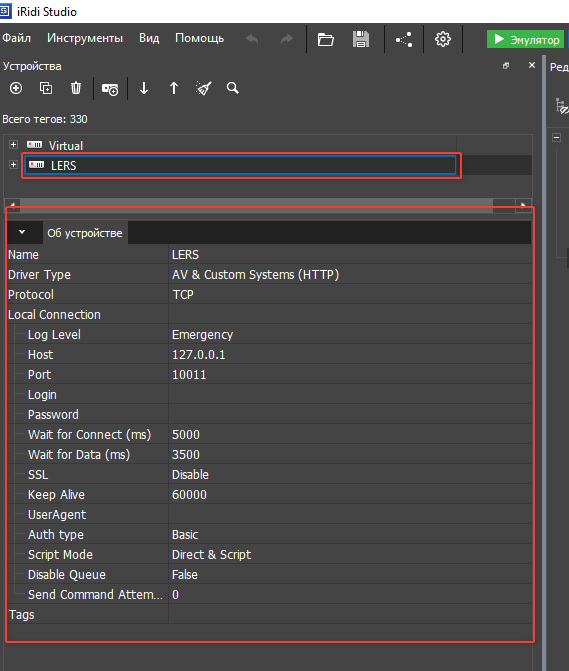

В нижней части находятся настройки драйвера. Установите следующие настройки:

  • Name - LERS

  • Host и Port - адрес устройства, где работает система ЛЭРС

  • Login и Password - оставьте пустыми.

  • Wait for Connect (ms) - 5000

  • Wait for Data (ms) - 3500

  • SSL - Disable

  • Keep Alive - 60000

  • UserAgent - оставьте пустым

  • Auth type - Basic

  • Script Mode - Direct & Script

  • Disable Queue - False

  • Send Command Attempts - 0

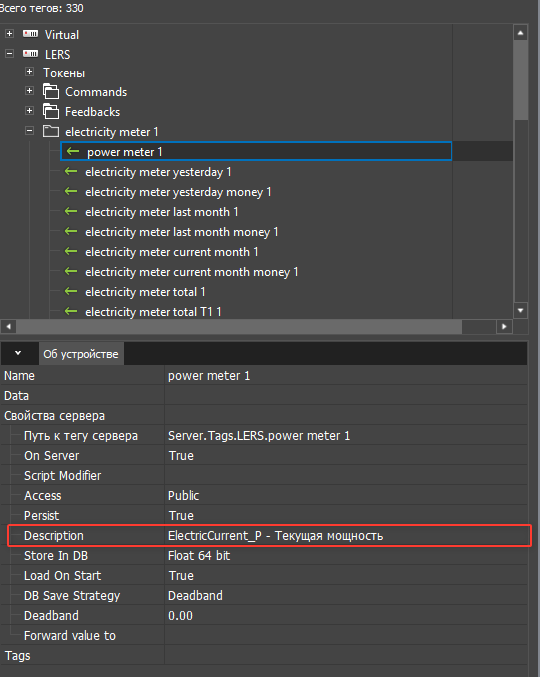

В проекте созданы фидбэки для 1 счетчика и занесены в папку "electricity meter 1". Цифра в конце имени фидбэка означает ID счетчика в системе ЛЭРС (1, 2, 3 и тд). К каждому фидбэку счетчика 1 есть комментарий в поле Description

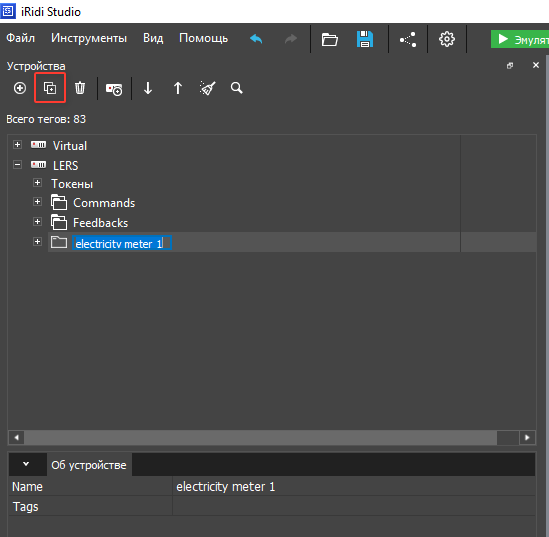

Если счетчиков больше одного, фидбэки удобно добавить клонированием папки. Встаньте на папку с фидбэками и нажмите кнопку Клонировать

Настройка серверного проекта Scada.

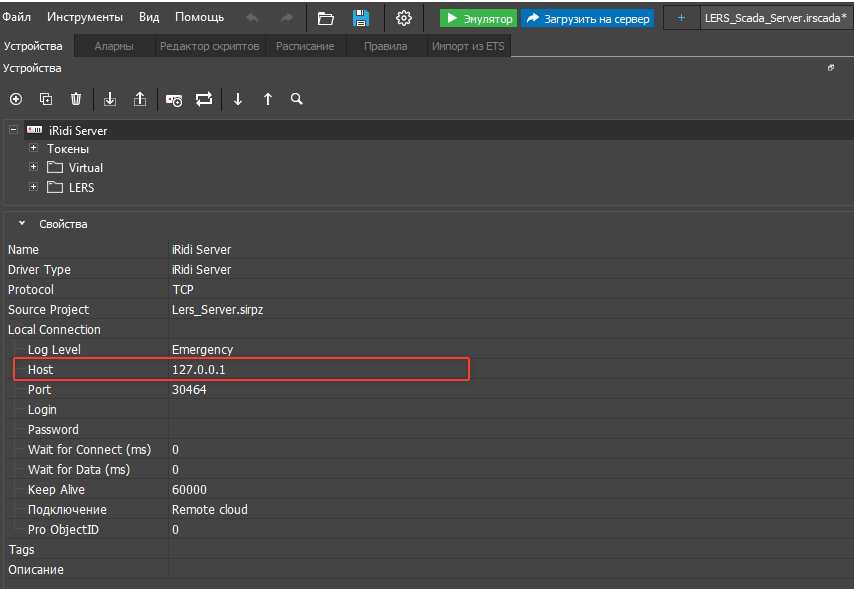

В студии откройте проект LERS_Scada_Server.irscada. В настройках драйвера iRidi Server пропишите Host, где будет запущен серверный проект i3pro Lers_Server.sirpz.
